Entrada/Salida Digital

Vamos a ver una visión general de las capacidades de entrada y salida digital de nuestro dispositivo.

Las Entradas o Salidas Digitales (E/S digitales) permiten al dispositivo interactuar con otros componentes electrónicos, como sensores, actuadores y otros dispositivos digitales. Estas E/S digitales pueden configurarse como entradas para leer señales digitales o como salidas para enviar señales digitales.

Configuración de E/S Digitales

Para configurar un pin como entrada o salida digital, utilizamos la clase Pin del módulo machine. Aquí hay un ejemplo de cómo configurar un pin:

from machine import Pin

# Configurar un pin como salida digital
pin = Pin(pin_number, Pin.OUT)
# Configurar un pin como entrada digital
pin = Pin(pin_number, Pin.IN)

Donde pin_number es el número del pin que deseas configurar, y Pin.OUT y Pin.IN son constantes que indican si el pin se configura como salida o entrada, respectivamente.

Lectura de Entradas Digitales

Para leer el estado de un pin configurado como entrada digital, utilizaremos el método value() de la clase Pin:

from machine import Pin


pin = Pin(pin_number, Pin.IN)
state = pin.value()

El valor devuelto por value() será 1 (alto) si el pin está en un estado alto (5V o 3.3V, dependiendo del dispositivo) o 0 (bajo) si está en un estado bajo (0V).

Escritura de Salidas Digitales

Para establecer el estado de un pin configurado como salida digital, utilizamos el método value() de la clase Pin:

from machine import Pin

pin = Pin(pin_number, Pin.OUT)
pin.value(1)  # Establecer el pin en alto
pin.value(0)  # Establecer el pin en bajo

A continuación, vamos a realizar el montaje de un circuito simple para controlar un LED utilizando una salida digital.

Ejemplo: Control de un LED

Para este ejemplo, necesitarás los siguientes componentes:

• 1 LED
• 1 Resistencia de 220 ohmios
• Cables de conexión
• Protoboard

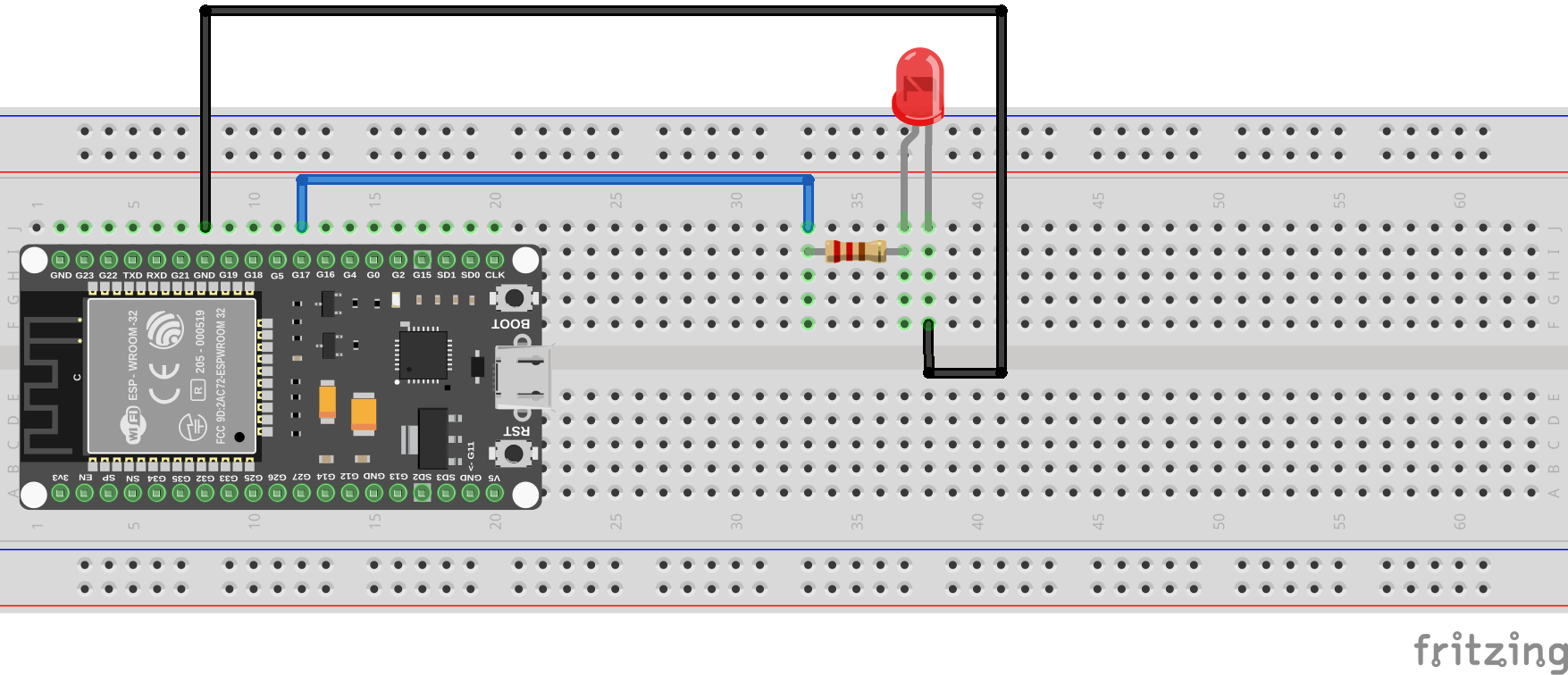

El montaje se realizará de la siguiente manera:

Una vez montado, vamos a escribir un programa para hacer parpadear el LED.

from machine import Pin
import time

pin_number = 17  # Cambia esto al número de pin que estás utilizando
led = Pin(pin_number, Pin.OUT)

while True:
    led.value(1)  # Encender el LED
    time.sleep(1)  # Esperar 1 segundo
    led.value(0)  # Apagar el LED
    time.sleep(1)  # Esperar 1 segundo

Este programa encenderá y apagará el LED cada segundo, demostrando el uso de una salida digital para controlar un dispositivo externo.

Como vemos en el código, utilizamos la función time.sleep() para crear un retraso entre los cambios de estado del LED.

Ahora, nos centraremos en la lectura de una entrada digital utilizando un botón. Para ello, vamos a utilizar el botón como nuevo componente.

Un botón es un interruptor que, cuando se presiona, conecta el pin a tierra (0V). Para evitar que el pin quede "flotando" cuando el botón no está presionado, utilizaremos una resistencia pull-up interna.

Ejemplo: Lectura de un Botón

Para este ejemplo, necesitarás los siguientes componentes:

• 1 Botón
• Cables de conexión
• Protoboard
• 1 Resistencia de 10k ohmios (si no usas la resistencia pull-up interna)
• 1 Resistencia de 220 ohmios (para el LED)
• 1 LED

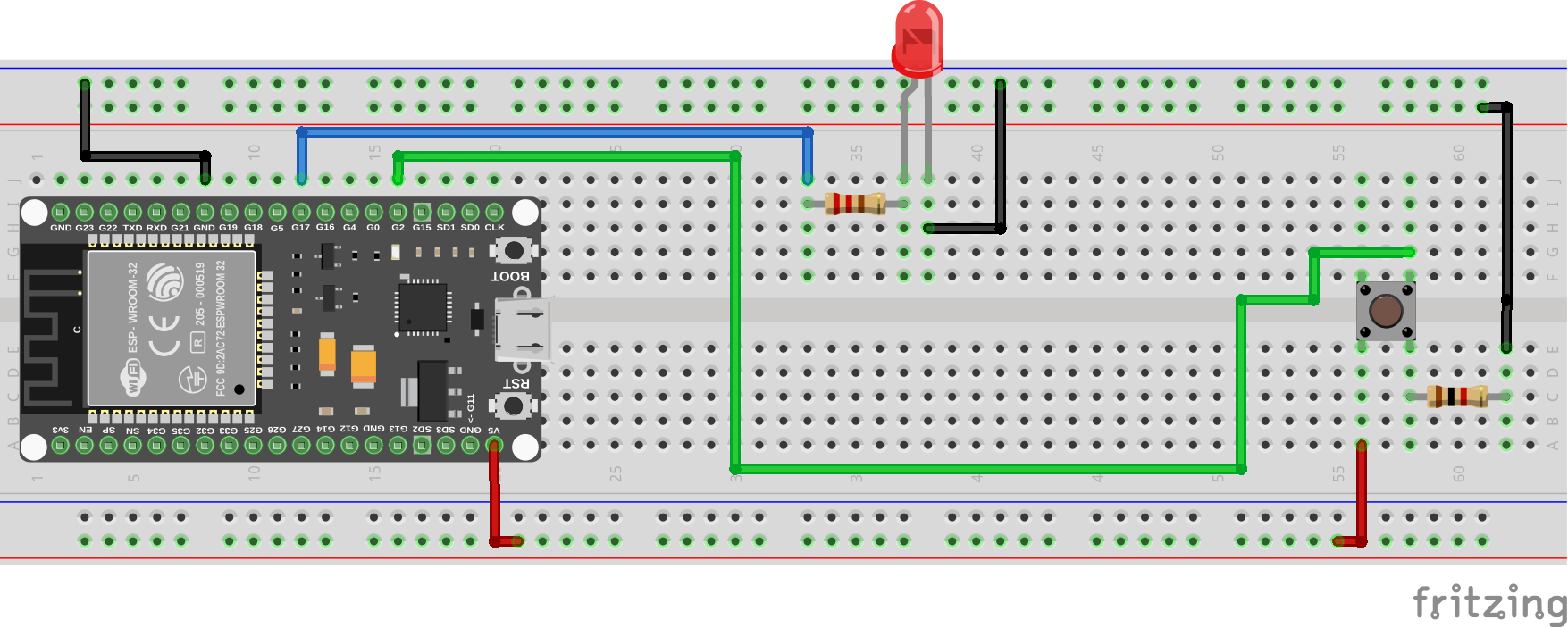

El montaje se realizará de la siguiente manera:

Una vez montado, vamos a escribir un programa para leer el estado del botón y controlar el LED en consecuencia.

from machine import Pin
import time
pin_button = 2  # Cambia esto al número de pin que estás utilizando para el botón
pin_led = 17    # Cambia esto al número de pin que estás utilizando para el LED
button = Pin(pin_button, Pin.IN)
led = Pin(pin_led, Pin.OUT)
while True:
    if button.value() == 1:  # El botón está presionado
        led.value(1)  # Encender el LED
    else:
        led.value(0)  # Apagar el LED
    time.sleep(0.1)  # Pequeño retraso para evitar rebotes

En este programa, cuando el botón se presiona, el pin de entrada se conecta a tierra, y el LED se enciende. Cuando el botón no está presionado, el pin de entrada está en alto debido a la resistencia pull-up interna, y el LED se apaga.
